Theodolite: Pengertian, Macam & Fungsi dalam Pengukuran Sudut

Theodolite berfungsi aktif mengukur sudut horizontal dan vertikal dengan ketelitian tinggi saat Anda menggunakannya di lapangan. Anda dapat melihat alat ini berdiri kokoh di atas tripod, sementara para surveyor mengoperasikannya secara fokus untuk membidik titik acuan dan mendapatkan data pengukuran yang akurat. Tapi, tahukah Anda bahwa Theodolite memiliki sejarah panjang dan teknologi canggih yang terus berkembang hingga saat ini?

Alat ini bukan sekadar instrumen optik, melainkan simbol akurasi dan profesionalisme di dunia teknik sipil. Jika Anda bekerja di bidang konstruksi, geodesi, atau arsitektur, maka memahami cara kerja dan jenis Theodolite menjadi langkah penting untuk memastikan hasil pengukuran yang sempurna.

Theodolite dan Prinsip Dasar Pengukurannya

Theodolite bekerja dengan prinsip optik dan mekanik yang terintegrasi untuk menentukan besar sudut dengan sangat presisi. Sistem ini memungkinkan surveyor untuk menghitung arah dan ketinggian titik di lapangan dengan tingkat akurasi hingga detik busur.

Theodolite membantu Anda menentukan koordinat dan posisi titik di permukaan bumi secara tepat.

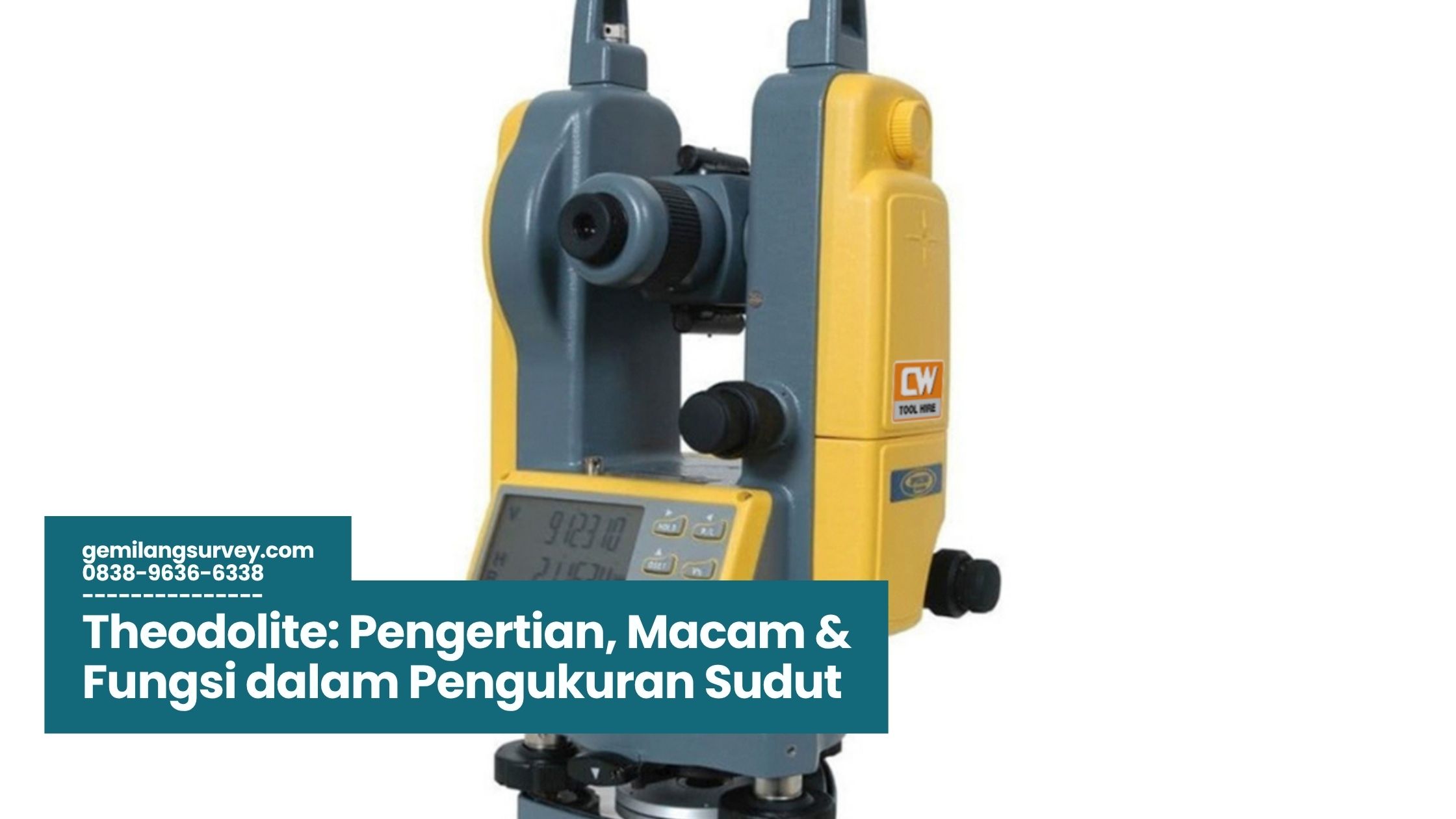

Komponen Utama Theodolite

Bagian-bagian utama Theodolite saling mendukung untuk menjaga hasil pengukuran tetap stabil dan akurat. Anda perlu mengenali tiap komponennya agar bisa mengoperasikannya dengan benar.

• Teleskop Pengintai: membantu Anda membidik titik target dengan presisi tinggi, memastikan garis pandang tetap sejajar dan fokus selama proses pengukuran berlangsung.
• Lingkaran Horizontal & Vertikal: berfungsi untuk mengukur besar sudut di dua bidang berbeda.
• Leveling dan Tripod: membantu menjaga kestabilan alat agar tetap datar di medan tidak rata.
• Skala Pembacaan (Optik/Digital): menunjukkan hasil pengukuran yang bisa dibaca secara manual atau otomatis tergantung tipe alat.

Prinsip Kerja Theodolite

Theodolite bekerja berdasarkan sistem optik yang presisi dengan prinsip pembacaan sudut di dua bidang utama. Anda akan lebih memahami akurasinya lewat beberapa poin berikut:

• Mengukur Sudut Horizontal: dengan membidik dua titik acuan dan menghitung besar sudut di antara keduanya.
• Mengukur Sudut Vertikal: dengan mengubah posisi teleskop untuk melihat perbedaan ketinggian antara dua titik.
• Membaca Skala: menggunakan skala vernier atau layar digital untuk mendapatkan hasil yang akurat.
• Menentukan Ketinggian: hasil pembacaan vertikal membantu mengetahui elevasi permukaan tanah atau bangunan.

Kelebihan Theodolite dalam Pengukuran

Anda bisa mengandalkan alat ini di berbagai kondisi lapangan.

• Akurasi Tinggi: ketelitian hingga detik busur membuat hasilnya dapat dipercaya.
• Tahan Medan Ekstrem: tetap berfungsi meski di suhu panas, hujan, atau area berdebu.
• Integrasi Modern: dapat digunakan bersama Total Station dan GPS untuk hasil yang lebih cepat.
• Stabilitas Baik: tripod kuat menjaga alat tetap tegak walau di medan miring.
• Presisi Optik: sistem lensa memastikan fokus sempurna pada objek target.

Hasil riset dari ScienceDirect membuktikan bahwa penggunaan Theodolite mampu menekan kesalahan pengukuran hingga di bawah 0,1%, sehingga alat ini benar-benar mendorong akurasi maksimal dan memperkuat keandalan survei geospasial modern.

Jenis-Jenis Theodolite Berdasarkan Teknologi

Anda perlu memahami tipe-tipe Theodolite agar bisa menentukan pilihan yang sesuai dengan tujuan pengukuran. Perangkat modern kini hadir dengan inovasi digital dan elektronik yang membuat pekerjaan lebih cepat dan efisien tanpa mengorbankan akurasi.

Theodolite Manual (Optik Mekanik)

Lembaga pendidikan dan tim proyek kecil masih aktif menggunakan Theodolite tipe ini untuk melatih ketelitian, meningkatkan keterampilan dasar, dan membiasakan operator melakukan survei lapangan secara manual dengan presisi tinggi.

• Sistem Pembacaan Analog: hasil pembacaan dilakukan secara manual menggunakan mikroskop skala.
• Butuh Operator Terampil: kesalahan pembacaan kecil bisa memengaruhi akurasi hasil.
• Perawatan Mudah: tidak memerlukan daya listrik atau baterai.
• Contoh Model: Sokkia DT-50, Alpha Geo DE-2B.

Jenis Theodolite Digital

Jenis ini sudah menggunakan teknologi elektronik dan layar digital untuk menampilkan hasil pengukuran.

• Layar Digital Otomatis: menampilkan hasil secara instan dan jelas.
• Sensor Presisi Tinggi: mendeteksi pergerakan mikro untuk hasil lebih akurat.
• Kompatibel dengan Software: bisa dihubungkan ke komputer untuk analisis data.
• Contoh Model: Topcon DT-305L, Nikon NE-102, Horizon HET-55.

Theodolite Elektronik Terpadu

Jenis ini menggabungkan kemampuan pengukuran sudut dan jarak dalam satu alat.

• Dilengkapi EDM (Electronic Distance Measurement): mampu mengukur jarak otomatis tanpa alat tambahan.
• Hasil Ganda: mengukur sudut dan jarak secara simultan.
• Integrasi Sistem Digital: mendukung ekspor data ke format CAD dan GIS.
• Contoh Model: South ET-02, Ruide NT-023, Minds CDT-02.

Data Geospatial World menunjukkan bahwa penggunaan Theodolite elektronik mampu meningkatkan produktivitas survei hingga 60%, sehingga banyak perusahaan beralih ke versi digital dan terpadu.

Fungsi dan Aplikasi Theodolite dalam Pemetaan

Theodolite memiliki peran penting dalam bidang teknik sipil, geodesi, dan konstruksi. Alat ini tidak hanya mengukur sudut tetapi juga menjadi dasar dalam menentukan bentuk dan posisi ruang secara akurat.

Penggunaan Theodolite menjadi langkah awal penting dalam setiap proyek pembangunan besar yang menuntut akurasi tinggi.

Pengukuran Sudut dan Ketinggian

Fungsi utama Theodolite adalah untuk menentukan besar sudut dan ketinggian di lapangan.

• Sudut Horizontal dan Vertikal: membantu menentukan posisi titik acuan di area proyek.
• Menentukan Elevasi: menghitung tinggi objek seperti gedung, menara, atau bukit.
• Konstruksi Presisi: digunakan dalam pembangunan jembatan, jalan, dan gedung tinggi.

Penentuan Titik dan Batas Area

Theodolite juga sangat penting dalam menentukan batas dan koordinat area.

• Pemetaan Batas Tanah: membantu menentukan batas area secara hukum dan teknis.
• Mencegah Kesalahan Posisi: menjamin lokasi pembangunan sesuai dengan desain perencanaan.
• Memastikan Kesesuaian Data: hasil lapangan bisa dibandingkan dengan data peta digital.

Integrasi dengan Sistem Modern

Teknologi Theodolite kini sudah terhubung dengan sistem digital dan software pemetaan canggih.

• Terhubung dengan CAD & GIS: memungkinkan pemetaan 3D yang lebih akurat.
• Konektivitas Data Cepat: hasil pengukuran bisa dikirim langsung ke komputer.
• Analisis Digital: memudahkan evaluasi hasil survei secara instan.
• Mendukung Pemetaan 3D: menghasilkan model spasial yang lebih realistis.
• Contoh Model Modern: Axis XT2R, Mysurv DT-202, Topcon DT-309.

Data dari Engineering360 menunjukkan bahwa penggunaan Theodolite dalam proyek konstruksi modern meningkat hingga 40% dalam lima tahun terakhir karena kebutuhan akurasi pemetaan yang semakin tinggi.

Theodolite: Pilar Akurasi dan Efisiensi di Dunia Survei Modern

Theodolite bukan sekadar alat ukur, melainkan jantung dari seluruh sistem pemetaan dan pengukuran teknik modern. Anda yang ingin mendapatkan hasil survei akurat, cepat, dan efisien wajib menguasai cara kerja serta teknologi terbaru dari alat ini.

Mulailah memahami fungsi, jenis, dan aplikasinya karena Theodolite akan terus menjadi tulang punggung dalam pembangunan infrastruktur di seluruh dunia. Anda bisa memilih tipe Theodolite sesuai kebutuhan, baik manual, digital, maupun elektronik terpadu — semua hadir untuk satu tujuan yang sama, yaitu ketepatan absolut.

Tingkatkan akurasi setiap langkah proyek Anda bersama Theodolite yang tepat. Pilih alat terbaik, latih keahlian Anda, dan jadilah surveyor profesional yang unggul di era digital!
